产品名称:
renishaw公司新一代触发式测头tp200
发布时间:
2021-01-22
产品品牌:
英国Renishaw雷尼绍
产品特点:
renishaw公司新一代触发式测头tp200
TP200是具有模块交换功能的超小型测头,它使用应变片机构,比机械结构式触发测头的寿命更长、精度更高 .TP200采用微应变片传感器,实现优异的重复性和**的三维轮廓测量,即使配用长测针时也不例外。
  renishaw公司新一代触发式测头tp200的详细资料:

renishaw公司新一代触发式测头tp200

TP200是具有模块交换功能的超小型测头,它使用应变片机构,比机械结构式触发测头的寿命更长、精度更高 .TP200采用微应变片传感器,实现优异的重复性和**的三维轮廓测量,即使配用长测针时也不例外。传感器技术提供亚微米级的重复性,并且消除了机械结构式测头存在的各向异性问题。测头采用成熟的ASIC电子元件,确保了在数百万次触发中的可靠操作。TP200B采用的技术与TP200相同,但允许更高的振动公差。这有助于克服因坐标测量机传导振动或在移动速度很高的情况下使用长测针所引发的误触发问题。请注意:我们不推荐TP200B配用LF模块或曲柄式/星形测针。

在使用时有如下特性

  • 应变片技术具备优异的测量重复性和**的3D空间形状测量精度
  • 零复位误差
  • 无各向同性影响
  • 六向测量能力
  • 测针测量距离达100 mm(GF测针)
  • 测头模块快速交换,无需重新标定测尖
  • 寿命 >1000万次触发
  • TP200/TP200B测头本体



TP200测针模块

测针模块通过高重复性机械定位的磁性接头安装在TP200/TP200B测头本体上,具有快速测针交换功能和测头越程保护功能。有三种测针模块可供选择,具有两种不同的越程测力。

模块

SF(标准测力)

LF(低测力)

EO(长越程)

应用

一般使用。

小直径测球或必须使用小测力的场合。

额外越程使坐标测量机在较高的碰触速度下安全停止并回退。

说明

测针*长可达100 mm,测球直径 > 1 mm。

测球直径小于1 mm。

与SF的越程测力相同。

测头Z轴的额外越程为8 mm。



系统组件包括

TP200或TP200B测头本体(TP200B为另一款,允许更大振动公差)
TP200测针模块 — 选择固定越程测力:SF(标准测力)或LF(低测力)
PI 200-3测头接口
SCR200测针交换架
还有一种EO模块(扩展越程),越程测力与SF相同,但工作范围更大,并在测头Z轴方向提供保护。



TP200测针模块技术规格

低测力模块
LF
标准测力模块
SF
长超行程测力模块
EO
一般使用,测针*长可达100.00 mm,测球直径 > 1.00 mm。
小直径测针球头(测球直径小于1 .00mm。)或必须使用*小测力的场合。
额外超程使坐标测量机在较高的测量速度下安全停机。与SF的超程力相同。测头Z轴的额外超程为8.00 mm。
注:TP200B采用的技术与TP200相同,但设计具有更高的振动公差。这有助于克服因测量机传导
振动或在定位速度很高的情况下使用长测针所引发的“空气”触发问题。
**应用
高精度自动三坐标测量机
传感方向
±X、±Y、+Z
单向重复性(2σμm)
(测针长度=50.00mm)
(测量速度=480.00mm/min)
触发水平1:0.40μm
触发水平2:0.50μm
XY (2D) 轮廓测量偏差
(测针长度=50.00mm)
(测量速度=480.00mm/min)
TP200
TP200B
触发水平1:±0.80μm
触发水平2:±0.90μm
触发水平1:±1.00μm
触发水平2:±1.20μm
XYZ (3D) 轮廓测量偏差
(测针长度=50.00mm)
(测量速度=480.00mm/min)
TP200
TP200B
触发水平1:±1.00μm
触发水平2:±1.40μm
触发水平1:±2.50μm
触发水平2:±4.00μm
测针交换重复性
(测针长度=50.00mm)
(测量速度=480.00mm/min)
使用SCR200自动更换架:±0.50μm(*大)
手动交换:±1.00m(*大)
触发力(测针尖)
(测针长度=50.00mm)
(测量速度=480.00mm/min)
x、y方向:0.02N,z方向:0.07N
超行程测力
(测针长度=50.00mm)
(测量速度=480.00mm/min)
LF:x、y方向:0.10N~0.15N z方向:1.60N
SF:x、y方向:0.20N~0.40N z方向:4.90N
EO:x、y方向:0.20N~0.40N z方向:4.90N
重量(测头模块及测头)
22g
测头*大加长(使用PH10系列)
300.00mm(含测针长度)
各模块*大推荐测针长度
LF:20.00mm(金属) ~ 050.00mm(碳纤维)
SF:50.00mm(金属) ~ 100.00mm(碳纤维)
EO:50.00mm(金属) ~ 100.00mm(碳纤维)
重量(测头模块及测头)
LF:22.00g
SF:22.00g
EO:22.00g
测头更换架
自动:SCR200
手动:MSR1
上端接口类型/下端接口类型
M8螺纹/M2螺纹接口
上端可接用配件
可以直接连接使用的测头座:
PH10T自动测头座、MH8手动测头座、PH1测头座、PH6测头座
可以通过PAA连接使用的测头座:
PH10M(Q)自动测头座、MIH手动测头座
可以直接连接使用的加长杆:
PAA、PEL
可以通过PAA连接使用的加长杆:
PEM
下端可接用配件
M2系列测针

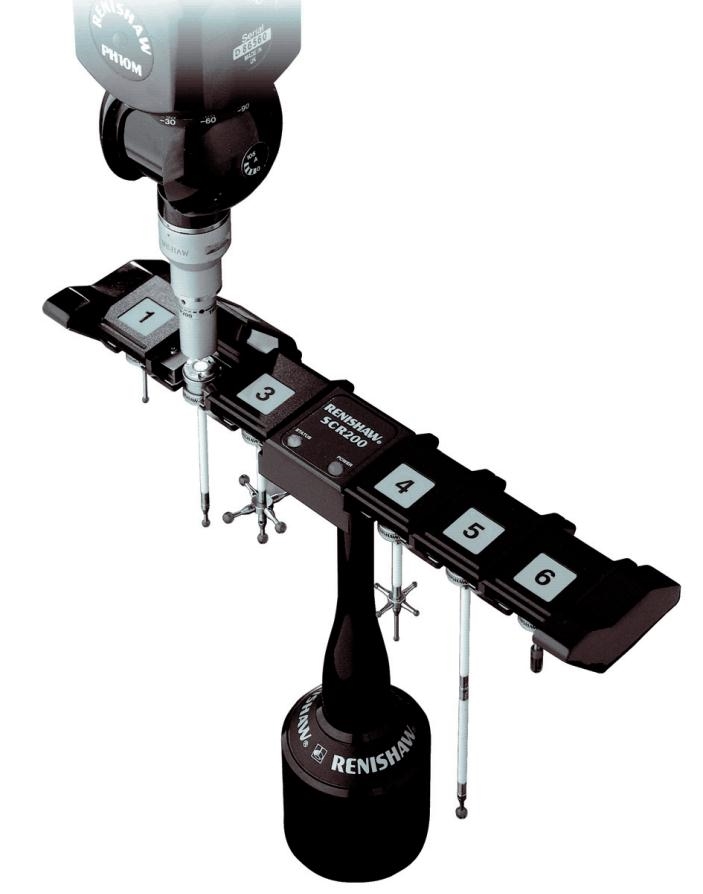

SCR200交换架

SCR200可以高速自动交换多达六个TP200测针模块。SCR200由独自的测头接口 — PI 200-3供电,并可确保安全的测针交换。SCR200套件可包含低测力和标准测力组件,每一种套件都包含一个SCR200加上三个测力相同的测针模块。
