产品中心Products 首页 > 产品展示 > 英国Renishaw雷尼绍 > 雷尼绍测头 > 三坐标测头模块雷尼绍SM25-1

点击放大
产品名称:
三坐标测头模块雷尼绍SM25-1
发布时间:
2019-12-13
产品品牌:
英国Renishaw雷尼绍
产品特点:
三坐标测头模块雷尼绍SM25-1
SP25M在使用 SM25-1 / 2 / 3 / 4 / 5扫描模块和原装标准测针夹持座 (SH25-1 / 2 / 3 / 4 / 5) 时,可以安装曲柄式(非直式)测针配置,但是在需要较大偏置的场合,要实现良好测量性能
  三坐标测头模块雷尼绍SM25-1的详细资料:

三坐标测头模块雷尼绍SM25-1

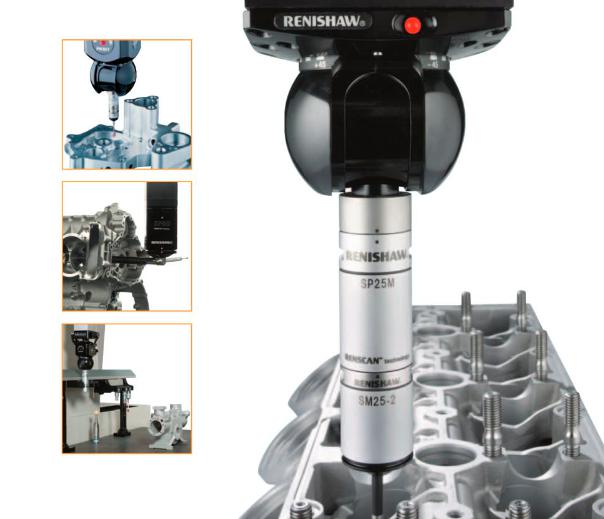

Renishaw高精度 SP25M测头

       Renishaw的获奖产品高精度SP25M是现有的轻巧的3轴扫描测头, 可以安装到PH10M/PH10MQ自动定位测座上。SP25是两个测头合二为一 — 高精度的扫描测头和触发式测头, 具备更高的灵活性。

SP25M模块和测针吸盘:

一系列模块组件使SP25M用户能够随着时间的推移增强测头测量能力。每一种SM25-#扫描模块在增益和弹簧刚性方面都经过优化处理,可适应规定的测针长度范围。每一种模块都有相匹配的SH25-#测针夹持座.SH25-3和SH25-4测针夹持座是一根固定的碳纤维杆,上面安装了M3测针,提供合适的工作长度。同时,SP25M在使用 SM25-1 / 2 / 3 / 4 / 5扫描模块和原装标准测针夹持座 (SH25-1 / 2 / 3 / 4 / 5) 时,可以安装曲柄式(非直式)测针配置,但是在需要较大偏置的场合,要实现良好测量性能,雷尼绍建议使用SH25-2A / 3A / 4A系列测针夹持座,该测针夹持座专门用于解决此类测针组合可能导致的问题。

                   SM25-1
与SH25-1配用
测针长度: 20
mm至50 mm
SM25-2
与SH25-2配用
测针长度: 50
mm至105 mm .

 SM25-3
与SH25-3配用
3254
测针长度: 120
mm至200 mm .
SM25-4
与SH25-4配用
测针长度: 220 mm至
400 mm

 SM25-4
与SH25-4配用
测针长度: 220 mm至
400 mm
TM25-20 TTP转接模块
与TP20触发式模块和加
长杆配用


技术参数:

测头属性

3轴模拟测量 (X, Y, Z):在XY平面的旋转运动,Z方向有平移

使用TM25-20模块可以转换为普通接触式测头,支持所有TP20模块

测量范围在X、Y和Z方向为±0.50 mm
超行程范围

±X:2.00mm

±Y:2.00mm

+Z:1.70mm

-Z:1.20mm

分辨率UCC2子卡或AC3接口卡时< 0.10 µm
测头直径Φ25.00mm
弹簧刚性

使用模块支持的最短测针长度时:0.60N/mm

使用模块支持的最长测针长度时:0.20N/mm

重量

SP25M body :60.00g

SM25-1 模块 :35.00g

SM25-2 模块 :40.00g

SM25-3 模块 :49.00g

SM25-4 模块 :71.00g

TM25-20 模块:40.00g

有效测针长度范围

SM25-1+SH25-1:020.00mm~050.00mm

SM25-2+SH25-2:050.00mm~105.00mm

SM25-3+SH25-3:120.00mm~200.00mm

SM25-4+SH25-4:200.00mm~400.00mm

TM25-20:参考TP20个模块参数



产品相关关键字: 雷尼绍SM25-1 三坐标测头 三坐标测头模块 SM25-1
