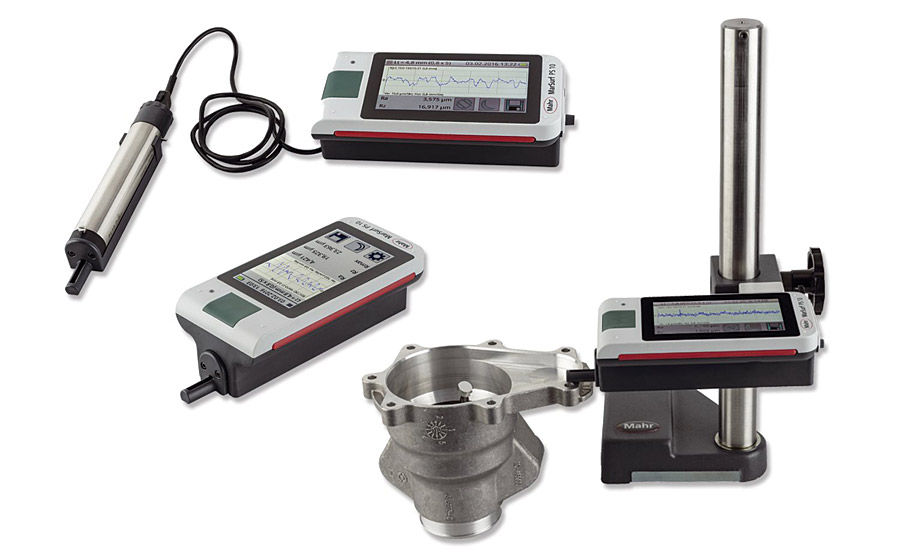

产品名称：	MarSurf PS10移动式紧凑型粗糙度测量仪
发布时间：	2024-05-14
产品品牌：	Mahr/德国马尔
产品特点：	MarSurf PS10移动式紧凑型粗糙度测量仪简单直观的使用：作为一个智能手机使用方便 4.3“TFT触摸显示屏

MarSurf PS10移动式紧凑型粗糙度测量仪的详细资料：

MarSurf PS10

长时间未操作，设备会开启屏幕锁,如图示滑动锁屏按钮可解锁

1.使用MarSurf PS10之前必须拆下底部红色运输定位件
2.短按绿色开始键开机,电源指示灯亮
3.点击图示菜单栏，进入主菜单

1.拖动右侧滚动条,选择Basic settings(基本设置)

1.设所需语言、日期、时间及单位
2.设置完成，按OK键返回主菜单

1.测量条件设置(开始检测粗糙度前先需设置测量条件)
2.点击菜单栏第1-列 “测量条件"
3.屏幕显示当前已选测量条件
4.如需更改点击齿轮图标,如不更改点”确定”

1.根据表格选择符合测试要求的测量参数
2.例如:被测产品粗糙度约为Ra≈1um ,则选择Lt=4.8mm ( 0.8mmX6 )
Lt=1.5mm ( 0.25mmX6 N=5默认)
Lt=4.8mm ( 0.8mmX6
N= 5默认)
Lt=15mm ( 2.5mmX6 N=5默认 )
也可选择自定义或自动模式

1.进入校准前,先取下PS10底部粗糙度标准块

1.将PS10后部简易支架调节至标记位置

1.将粗糙度仪PS10放置于台面,将标准块放于测头底部
2.进入菜单栏-校准
3.选择校准Rz ,，根据标准块背面的示值输入标称值
4.点击开始校准

1.校准结束,屏幕显示校准数值及修正系数
2.点击确定接收校准数据,校准完成

1.点击主菜单”参数菜单”进入参数设置
2.参数设置界面如下,勾选需要显示的粗糙度评价参数
3.按确定结束操作,返回主菜单

1.点击主菜单“公差限制”进入公差设置菜单
2.公差设置界面如下,点击需要设置公差的参数“小值”及“大值”
3.设置完成后, PS10根据已设公差对测量结果进行判断以颜色显示是否超差
4.按确定结束操作,返回主菜单

1.点击主菜单“参数设置”进入参数设置菜单
2.参数设置界面如下,点击需要设置的参数,具体参数内容详见产品说明书
3.设置完成后,点击确定,返回主菜单

1.点击主菜单“MOTIF设置”进入MOTIF设置菜单
参数设置界面如下,根据要求进行设置Motif上限长度A与B
2.设置完成后,点击确定,返回主菜单

1.点击主菜单“导出设置”进入导出设置菜单
2. PS10的测量结果可以保存于内置存储器,通过随机附带数据线与电脑进行传输
3.在导出菜单栏复选框内勾选需要导出的内容(记录为PDF报表、自动为每次测量结束自动保存) , 替换为新的存储结果替换上一个测量结果,追加为每次测量单独保存。文件名如勾选则每次测量结束需要输入相应文字如:产品料号等
4.设置完成后,点击确定,返回主菜单

MarSurf PS10移动式紧凑型粗糙度测量仪
简单直观的使用：作为一个智能手机使用方便
4.3“TFT触摸显示屏
可调显示
启动按钮也作为直接访问开始屏幕的主页按钮
数据备份为TXT，x3p或PDF文件
电源独立操作：超过1200个测量，而无需重新充电仪器
一体化的解决方案。体积小、重量轻（约500克）
仪器的灵活性：可移动的驱动单元
所有的测量位置，你需要：水平，垂直，倒
31表面参数提供相同的范围内的功能，作为一个实验室仪器。
由于一个集成的，可移动的粗糙度标准无误操作
快速访问您经常使用的功能，通过在显示中的zui爱列表
非常短的激活时间：结果在几秒钟内
自动截止选择，所以即使是非专家可以确保得到正确的测量结果

德国马尔MarSurf PS10 便携式表面粗糙度测量仪

	6910230 - MarSurf PS10 Set Rauheitsmessgerät 2 µm Tastsp.	6910232 - MarSurf PS10 Set Rauheitsmessgerät 5 µm Tastsp.
测量原则	探针法	探针法
输入	感应式滑动测头	感应式滑动测头
测量单元	公制/英寸	公制/英寸
测量范围 mm	350 µm、180 µm、90 µm（自动切换）	350 µm、180 µm、90 µm（自动切换）
轮廓分辨率	32 nm、16 nm、8 nm（自动切换）	32 nm、16 nm、8 nm（自动切换）
过滤器符合 ISO/JIS 标准	相位校正轮廓过滤器，符合 DIN EN ISO 11562 标准；过滤器，符合 DIN EN ISO 13565-1 标准；ls 过滤器，符合 DIN EN ISO 3274 标准（可脱离）	相位校正轮廓过滤器，符合 DIN EN ISO 11562 标准；过滤器，符合 DIN EN ISO 13565-1 标准；ls 过滤器，符合 DIN EN ISO 3274 标准（可脱离）
短行程符合 ISO/JIS	可选	可选
扫描长度符合 ISO 12085 (MOTIF)	1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm	1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm
根据 ISO/JIS 评估长度	1.25 mm、4.0 mm、12.5 mm	1.25 mm、4.0 mm、12.5 mm
采样长度数量符合 ISO/JIS	可选：1 至 5	可选：1 至 5
探针	2 µm	5 µm
测量力 (N)	约..0.7 mN	大约 0.7 mN
校准功能	动态	动态
储量	zui多 15 个轮廓，zui多 20000 个结果	zui多 15 个轮廓，zui多 20000 个结果
其他	锁定/密码保护，日期/时间	锁定/密码保护，日期/时间
防护系统	IP 40	IP 40
可充电电池	锂离子电池	锂离子电池
宽范围电源	100 至 264 V	100 至 264 V
尺寸 (mm)	160 mm x 77 mm x 50 mm	160 mm x 77 mm x 50 mm
