产品中心Products 首页 > 产品展示 > 英国Renishaw雷尼绍 > Renishaw测针 > 雷尼绍tp20常用测针

点击放大
产品名称:
雷尼绍tp20常用测针
发布时间:
2024-09-01
产品品牌:
RENISHAW/英国雷尼绍
产品特点:
雷尼绍tp20常用测针
TP20是一种触发式探针,使用户能够手动或自动更改触针配置,而无需重新标定。TP20现在被广泛接受为TP2-5W探头的行业标准替代品,提供了一系列新的效益
  Renishaw M2雷尼绍tp20常用测针的详细资料:

雷尼绍tp20常用测针

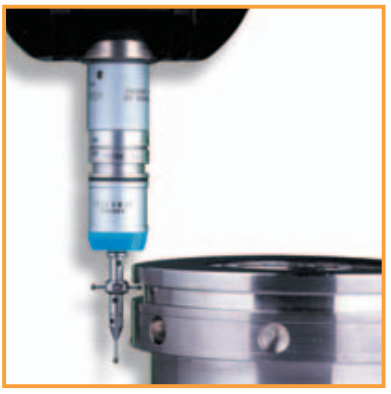

TP20探头系统:
TP20是一种触发式探针,使用户能够手动或自动更改触针配置,而无需重新标定。TP20现在被广泛接受为TP2-5W探头的行业标准替代品,提供了一系列新的效益。它可以很容易地追溯到手动和DCC坐标测量机(CMMS)。TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计,由测头本体和可分离测针模块组成,使用高重复性磁接头连接。因此具备了手动或自动更换测针配置的功能,无需重新标定测针端部,大大节省了检测循环的时间。

感应方向

除6向以外的所有模块

6向

±X、±Y、+Z

±X、±Y、±Z

适合的接口



PI 7-3、PI 200-3、UCC控制器

预行程变化

LF

SF / EM1 / EM2

MF

EF

6向

±0.60 µm

±0.80 µm

±1.00 µm

±2.00 µm

±1.50 µm

单向重复性

 LF / SF / EM1 / EM2

MF

EF

6向

±0.35 µm

±0.50 µm

±0.65 µm

±1.00 µm

测针交换的重复性

MCR20

手动

±0.50 µm

±1.00 µm

测针系列



M2

安装方式



M8螺纹



常用测针M2测针:

M2 Ø1 mm红宝石测球,碳化钨测杆,长度20 mm,有效工作长度12.5 mm,A-5003-0033

直测针适用于检测可*地直接接触被测表面的简单特征。碳化钨测杆具有优异的刚性,尤其适用于具有较小测球和测杆直径的测针。红宝石被*为用于测针的行业标准材质,它是目前可得到的坚硬的材料之一,适合大多数应用。由于存在粘附磨损现象,扫描铝质工件时不建议使用红宝石测针。

M2 Ø1 mm红宝石测球,碳化钨测杆,长度20 mm,有效工作长度7 mm,产品代码: A-5000-7808

直测针适用于检测可*地直接接触被测表面的简单特征。碳化钨测杆具有优异的刚性,尤其适用于具有较小测球和测杆直径的测针。红宝石被*为用于测针的行业标准材质,它是目前可得到的坚硬的材料之一,适合大多数应用。由于存在粘附磨损现象,扫描铝质工件时不建议使用红宝石测针。

了解更多测针信息,欢迎在线留言或电询!!



产品相关关键字: Renishaw M2 雷尼绍tp20 雷尼绍
