产品中心Products 首页 > 产品展示 > 英国Renishaw雷尼绍 > 雷尼绍测头 > 三轴触发测头TP200 雷尼绍Renishaw

点击放大
产品名称:
三轴触发测头TP200 雷尼绍Renishaw
发布时间:
2019-03-26
产品品牌:
英国Renishaw雷尼绍
产品特点:
三轴触发测头TP200 雷尼绍Renishaw
TP200或TP200B测头本体(TP200B为另一款,允许更大振动公差)
•TP200测针模块 — 选择固定过行程测力:SF(标准测力)或LF(低测力)
  三轴触发测头TP200 雷尼绍Renishaw的详细资料:

三轴触发测头TP200 雷尼绍Renishaw

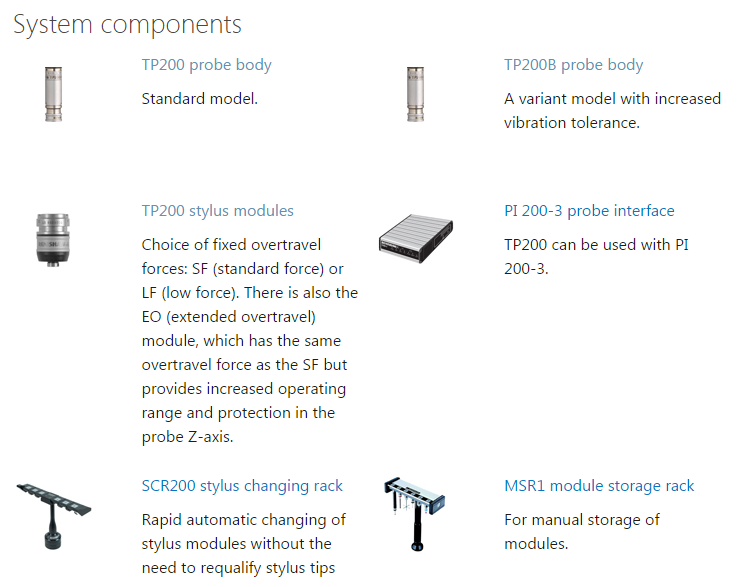

TP200系统组件包括:

TP200或TP200B测头本体(TP200B为另一款,允许更大振动公差)

TP200测针模块 — 选择固定过行程测力:SF(标准测力)或LF(低测力)

PI 200-3测头接口

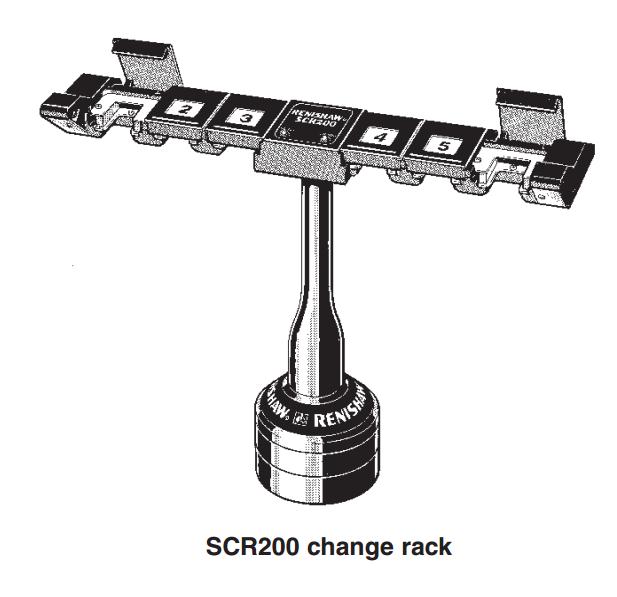

SCR200测针交换架

还有一种EO模块(长过行程),过行程测力与SF相同,但工作范围更大,并在测头Z轴方向提供保护。



特性与优点:

应变片技术具有无可比拟的重复性和准确的三维轮廓测量

零复位误差

无各向同性影响

六向测量能力

测针测量距离达100 mm(GF测针)

快速测头模块交换,无需重新标定测尖

寿命 >1000万次触发

TP200 / TP200B测头本体

TP200采用微应变片传感器,实现优异的重复性和准确的三维轮廓测量,即使配用长测针时也不例外。传感器技术提供亚微米级的重复性,并且消除了机械结构式测头存在的各向异性问题。测头采用成熟的ASIC电子元件,确保了在数百万次触发中的可靠操作。

TP200B采用的技术与TP200相同,但允许更高的振动公差。这有助于克服因坐标测量机传导振动或在移动速度很高的情况下使用长测针所引发的误触发问题。

请注意:我们不推荐TP200B配用LF模块或曲柄式/星形测针。



TP200测针模块

测针模块通过高重复性机械定位的磁性接头安装在TP200/TP200B测头本体上,具有快速测针交换功能和测头过行程保护功能。有三种测针模块可供选择,具有两种不同的过行程测力。



尺寸:

规格摘要

TP200TP200B

主要应用

用于需要高精度的数控坐标测量机。

与TP200一样,但当出现误触发事件时。

感应方向

六轴:±X、±Y、±Z

六轴:±X、±Y、±Z

单向重复性 (2σ µm)

电平触发1:0.40 µm

电平触发2:0.50 µm

电平触发1:0.40 µm

电平触发2:0.50 µm

XY (2D) 仑廓测量偏差

电平触发1:±0.80 µm

电平触发2:±0.90 µm

电平触发1:±1 µm

电平触发2:±1.2 µm

XYZ (3D) 仑廓测量偏差

电平触发1:±1 µm

电平触发2:±1.40 µm

电平触发1:±2.50 µm

电平触发2:±4 µm

测针交换的重复性

SCR200:±0.50 µm(最大)

手动:±1 µm(最大)

SCR200:±0.50 µm(最大)

手动:±1 µm(最大)

测力(测尖)

XY平面(所有模块):0.02 N

Z轴(所有模块):0.07 N

XY平面(所有模块):0.02 N

Z轴(所有模块):0.07 N

过行程测力(位移为0.50 mm时)

XY平面(SF / EO模块):0.2 N至0.4 N

XY平面(LF模块):0.1 N至0.15 N

Z轴(SF / EO模块):4.90 N

Z轴(LF模块):1.60 N

XY平面(SF / EO模块):0.2 N至0.4 N

XY平面(LF模块):0.1 N至0.15 N

Z轴(SF / EO模块):4.90 N

Z轴(LF模块):1.60 N

重量(测头传感器和模块)

22 g

22 g

最长加长杆(如配在PH10 PLUS系列测座上)

300 mm

300 mm

推荐的最大测针长度(M2测针系列)

SF / EO模块:50 mm钢质至100 mm GF

LF模块:20 mm钢质至50 mm GF

SF / EO模块:50 mm钢质至100 mm GF

LF模块:20 mm钢质至50 mm GF

安装方式

M8螺纹

M8螺纹

适合的接口

PI 200-3、UCC

PI 200-3、UCC

测针模块交换架

自动:SCR200

手动:MSR1

自动:SCR200

手动:MSR1

测针系列

M2

M2
