产品名称： |
雷尼绍三坐标配件TP20探头模块 |
发布时间： |
2023-08-29 |
产品品牌： |
RENISHAW/英国雷尼绍 |
产品特点： |

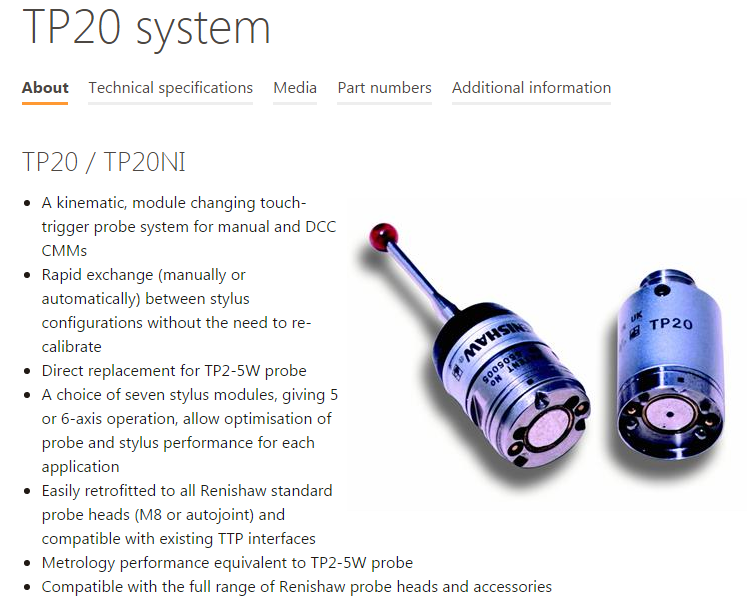

雷尼绍三坐标配件TP20探头模块TP20是一款超小型五向或六向机械结构式触发测头系统。双部件计，由测头本体和可分离测针模块组成，使用高重复性磁接头连接。 |
|
雷尼绍三坐标配件TP20探头模块 具有模块交换功能的超小型触发式测头，可以配用一系列测针配置和加长杆测量复杂工件的特征。 TP20是一款超小型五向或六向机械结构式触发测头系统。双部件计，由测头本体和可分离测针模块组成，使用高重复性磁接头连接。因此具备了手动或自动更换测针配置的功能，无需重新标定测针端部，大大节省了检测循环的时间。模块具有多种触发力，使测头性能能够*符合测量需求。还有一系列测头加长杆及一个六向模块可供选择。测针安装螺纹与雷尼绍M2系列的测针匹配。TP20系统可方便地用于坐标测量机系统的改造，并与现有触发式测头接口、加长杆和转接头兼容
 | 系统组件系统组件包括： - TP20测头本体
- TP20测头模块 — 七种不同选择，以适应各种应用
- MCR20或TCR20模块交换架 — 自动操作
- MSR1模块存放架 — 手动操作
- 适合与雷尼绍的PI 7-3、PI 200-3和UCC控制器连接
|
感应方向 | 除6向以外的所有模块 6向 | ±X、±Y、+Z ±X、±Y、±Z | 适合的接口 | | PI 7-3、PI 200-3、UCC控制器 | 预行程变化 | LF SF / EM1 / EM2 MF EF 6向 | ±0.60 µm ±0.80 µm ±1.00 µm ±2.00 µm ±1.50 µm | 单向重复性 | LF / SF / EM1 / EM2 MF EF 6向 | ±0.35 µm ±0.50 µm ±0.65 µm ±1.00 µm | 测针交换的重复性 | MCR20 手动 | ±0.50 µm ±1.00 µm | 测针系列 | | M2 | 安装方式 | | M8螺纹 |
测头模块目前可提供7种适合各种应用的测头模块系列，以端部的颜色区分。 模块 | | 应用 | 测力* | 测针长度 |
|---|
SF — 标准测力 |  | 适合大多数应用场合 | XY：0.08 N Z：0.75 N 测针：10 mm | 10 mm至50 mm GF | LF — 低测力 |  | 低测力应用，例如橡胶密封件 | XY：0.055 N Z：0.65 N 测针：10 mm | 10 mm至30 mm | MF — 中测力 |  | 需要高于标准测力的场合 | XY：0.1 N Z：1.9 N 测针：25 mm | 10 mm至60 mm | EF — 高测力 |  | 大直径/偏重测针组件或机器振动造成误触发的场合 | XY：0.1 N Z：3.2N 测针：50 mm | 10 mm至60 mm | 6W — 六向 |  | 在-Z方向测量，例如退刀槽 | XY：0.14 N Z：1.6N 测针：10 mm | 10 mm至50 mm | EM1 STD — 50 mm加长杆 |  | 需要50 mm加长杆的大多数应用场合 | XY：0.08 N Z：0.75 N 测针：10 mm | 10 mm至50 mm | EM2 STD — 75 mm加长杆 |  | 需要75 mm加长杆的大多数应用场合 | XY：0.08 N Z：0.75 N 测针：10 mm | 10 mm至50 mm |
* 低测力方向 交换架
MCR20测头模块交换架用于妥善存放测头模块以便快速自动交换，并且保护它们不受工作环境中的空气污染。
MSR1模块存放架可妥善地存放6个模块，减轻了进行手动交换的操作人员的工作，有助于提高生产率。 为您的检测过程注入新的活力升级现有测量系统，将迅速降低您的成本。
|
| 产品相关关键字： 雷尼绍 雷尼绍TP20 三坐标配件 雷尼绍三坐标 TP20 |
| 如果你对雷尼绍三坐标配件TP20探头模块感兴趣，想了解更详细的产品信息，填写下表直接与厂家联系： |
|
| |
