产品中心Products 首页 > 产品展示 > 日本三丰 Mitutoyo > 三丰粗糙度仪 > SJ-210粗糙度仪

点击放大
产品名称:
SJ-210粗糙度仪
发布时间:
2019-12-09
产品品牌:
日本三丰Mitutoyo
产品特点:
粗糙度仪又名表面粗糙度测量仪,主要型号为粗糙度仪SJ-210/SJ-310,是由三丰计量提供,日本株式会社三丰研发生产的一种简单、易于现场使用、便于携带的小型表面形状测量机。
  sj-210粗糙度仪SJ-210粗糙度仪的详细资料:

SJ-210表面粗糙度仪简介:

粗糙度仪又名表面粗糙度测量仪,主要型号为粗糙度仪SJ-210/SJ-310,是由日本Mitutoyo三丰计量提供,日本株式会社三丰研发生产的一种简单、易于现场使用、便于携带的小型表面形状测量机。

SJ-210表面粗糙度仪操作性能提升
▪    搭载了附有背光灯的2.4寸彩色液晶显示屏
▪    搭载了识别度较高的彩色LCD、实现了丰富的显示功能,操作更直观。
▪    背光灯的采用,即使是灰暗现场也不影响操作。
▪    简单操作键的排列
▪    本体表面和保护罩内的按键使操作更简易、更准确

设计满足客户需求的紧凑型一体式表面粗糙度测量仪。

• 彩色液晶显示器不仅能显示计算结果和测量条件,还能显示表面粗糙度波形。另外, 大尺寸字体使其可见度更好。

• 支持多种粗糙度标准。拥有多种参数和功能,如任意长度测量。使用主件上面和其可开启盖里面的按钮可便于操作和设置。按下测量开始按钮时,测量完成后显示测量结果。

• 内置可充电电池可支持测量的进行,无需外部电源。

• SJ-210的可选打印机可打印计算结果和实测轮廓。

• 当累计测量距离超过所设定的门限水平时,输出报警显示。(有助于维护针头更换策略。)

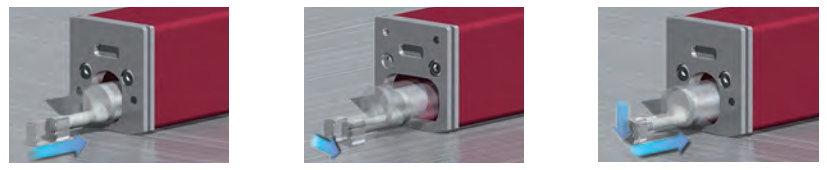

• 三种类型的驱动装置可用:标准型、横向驱动型和退避型。是否可选,视工件情况而定。

 三种类型的驱动部:

SJ-210表面粗糙度仪内置可充电电池,充分发挥了便携表面粗糙度仪的测量优势:
•    可对应侧壁、向上等各种姿势的测量。
•    可通过高度尺适配器等的附件,进行各种姿势和定位测量



SJ-210技术参数:

SJ-210型号标准驱动器型退避驱动器型横向驱动型
 SJ-210(0.75mN型)SJ-210(4mN型)SJ-210(0.75mN型)SJ-210(4mN型)SJ-210(0.75mN型)SJ-210(4mN型)
货号mm178-560-01178-560-02178-562-01178-562-02178-564-01178-564-02
测量范围X轴16.0mm5.6mm
检出器范围360μm(-200μm-+160μm)

检出器范围/分辨率

360 μm/0.02μm,    100 μm/0.006 μm,  2 5μm/0.002μm

测量速度

测量:0.25mm/s,    0.5mm/s ,     0.75mm/s, 返回:1mm/s

测力/触针尖端形状

取决于货号:0.75mN/60°   ,2μmR(货号末尾“01”)  ;       4mN/90°   ,5μmR(货号末尾“02”)
导头压力400N以下
适用标准JIS,DIN,ISO,ANSI,VDA
评价轮廓原始轮廓,粗糙度曲线,DF曲线,粗糙度仪motif曲线
评价参数

Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2,

A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR, 支持用户定义

分析图表支撑曲线 / 振幅分布曲线
滤波类型高斯 , 2CR75 , PC75
截止波长λc0.08 , 0.25 , 0.8 , 2.5mm
λs*52.5 , 8µm
取样长度0.08 , 0.25 , 0.8 , 2.5mm
取样数

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度

(0.3 -16.0mm: 0.01mm 之间)

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10

任意长度(0.3 - 5.6mm: 0.01mm

之间)*

LCD尺寸规格36.7×48.9mm
显示语言16国语言(日语、英语、德语、法语、意大利语、西班牙语、葡萄牙语、荷兰语、波兰语、匈牙利语、瑞典、捷克语、中文、韩国、土耳其)
计算机结果显示

垂直显示:1段/3段/放大

水平显示:1段/4段/放大(水平显示可左右切换)

打印功能测量条件、计算结果、每个取样长度的计算结果、评价曲线、负荷曲线、振幅分布曲线、环境设置项目
外部i/o功能USB I/F, Digimatic 输出 , 打印机输出 , RS-232C I/F, 脚踏开关 I/F
功能用户自定义期望获得的参数可以挑选出来,用于计算和显示
GO/NG 判断最大值 /16%/ 标准偏差
存储测量条件关闭电源时保存条件
存储

内置存储器 : 测量条件 (10个 ), 测量属性 (1 个)

记忆卡 ( 可选 ): 500 个测量条件 , 10000 个测量曲线 , 500 个文件

 (测量条件 / 测量轮廓 / 评估轮廓 / 负荷曲线/振幅分布曲线)

校准输入数值自动校准 / 多次测量(最大5次)取平均值校准方式
省电功能自动休眠功能(可设置在10-600秒)
电源内置电池内置Ni-MH可充电电池/AC适配器
充电时间大约 4 小时 (取决于环境温度)
使用寿命大约 1000 次测量 (根据使用条件 /环境不同会有微小差异)
外部尺寸演算显示部52.1 x 65.8 x 160mm (滑动盖关闭,检出器不安装)
驱动部115 x 23 x 26mm(包含检出器)
重量大约 0.5kg (控制器 + 驱动部 + 标准检测器)
标准附件12BAA303 连接电缆*4
178-601 粗糙度标准片
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜
AC 适配器, 操作手册
速查手册, 保证书
12BAA303 连接电缆*4
178-605 粗糙度标准片
12AAE643 点接触适配器
12AAE644 V-型适配器
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜, AC适配器, 操作
手册, 速查手册, 保证书



SJ-210表面粗糙度仪SJ打印机

评价轮廓和计算结果及曲线可以通过连接SJ-210一检测打印机打印出来,SJ-210一检测打印机为手掌尺寸(WxDxH:    93x125x70mm)仅适用内置电池。 可通过双向电源(AC适配器/电池)操作。 打印项目:测量条件,计算结果,表面轮廓,支撑曲线(BAC),振幅分布曲线((ADC)以及环境设置。
▪    适用于 SJ-210 打印机 (提供连接电缆和打印纸 (6 包装)) N0.178-421
▪    打印纸 标准型 (5 包装): N0.270732 耐久型 (5 包装): N0.12AAA876

打印机:
