雷尼绍测头/3D/CMM/高精度 SP80 SP80H
详细描述
SP80和SP80H轴套式安装扫描测头具有优异的扫描性能，长测针的使用灵活性，可极很大提高生产效率。 SP80安装在标准垂直轴套上，能够与长800 mm、重500 g的测针配用，包括星形配置。而SP80H则安装在水平轴套上，能够与长200 mm、重500 g的测针配用，包括星形配置。
关于SP80和SP80H
SP80和SP80H测头采用相同的设计理念。它们是无电源扫描测头，具有数字刻度和20 nm分辨率的读数头。即使配用长测针也能够提供的扫描性能。
SH80具有机械定位性，用作测针交换，可以重复地重新定位测针，为每个特征测量提供的测针组合，无需重新标定。安装SH80K可使测头通/断电，无需在系统通电重启时重新回零。
详情请参阅SP80技术论文。
关于SH80
SH80是具有可重复机械定位性能的可分离测针架。SH80测针架利用磁性连接在SP80测头本体上，并使用一系列机械定位触点重复定位。它具有自动测针交换功能和M5测针固定座附件。如需更大的灵活性，可松开平头螺钉，旋转测针固定座立方体，以将测针定位在正确的旋转位置。
关于SH80K
SH80K是具有机械定位结构球的测针架。如果在关闭电源前已安装SH80K，您可以断开并接通SP80和SP80H测头的电源，无需使测头重新返回零位。测球位于测头本体的特殊机械定位螺钉上。在每个测头组件中，SH80K均为标准配置。SH80K机械定位螺钉可以加装到测头本体上，因此能够与SP80的较早版本配用。
SP80和SP80H规格
| SP80 | SP80H |
轴套安装 | KM80 — 将SP80固定座安装到轴套尺寸为80 mm2用的转接头上（标准） KM6080 — 将SP80固定座安装到轴套尺寸为60 mm2用的转接头上（选件） SM80 — 可提供刀柄固定座和其他定制固定座 | KM80 — 将SP80固定座安装到轴套尺寸为80 mm2用的转接头上（标准） SM80 — 可提供刀柄固定座和其他定制固定座 |
接口选项 | - 使用UCC2 SP80插卡直接整合
- 使用雷尼绍的PCI计数卡 (CC6) 和雷尼绍细分盒装置 (IU80)
- 原始设备制造商设计的其他接口卡，并与IU80配用
使用计数卡和原始设备制造商设计的细分盒装置 | - 使用UCC2 SP80插卡直接整合
- 使用雷尼绍的PCI计数卡 (CC6) 和雷尼绍细分盒装置 (IU80)
- 原始设备制造商设计的其他接口卡，并与IU80配用
使用计数卡和原始设备制造商设计的细分盒装置 |
测头属性 | 超高扫描精度扫描测头，具备三轴模拟测量 (±PX, ±PY, ±PZ)* | 超高扫描精度扫描测头，具备三轴模拟测量 (±PX, ±PY, ±PZ)* |
测量范围 | 三轴测量：±2.5 mm（在PX、PY和PZ轴）* | ±2.5 mm（在PX*、PY*轴） ***小±1.25 mm（在PZ*轴） |
超程保护 | PX*和PY*由SH80配用的机械结构式接头上的断开装置保护 PZ*具有机械“缓冲块” | PX*和PY*由SH80配用的机械结构式接头上的断开装置保护 PZ*具有机械“缓冲块” |
刻度分辨率 | < 0.02 ?m | < 0.02 ?m |
弹簧刚性 | 在X、Y和Z轴大约为1.8 N/mm | 在X、Y轴大约为1.8 N/mm 在Z轴大约为2.5 N/mm |
质量 | SP80，不包含固定座和测针架：806 g SH80测针架：185 g KM80轴套固定座：110 g | SP80，不包含固定座和测针架：806 g SH80测针架：185 g KM80轴套固定座：110 g |
电源 | 测头：+9 V至+18 V，300 mA直流电 系统：+5 V ±0.25 V，1 A直流电 | 测头：+9 V至+18 V，300 mA直流电 系统：+5 V ±0.25 V，1 A直流电 |
输出 (PX,PY,PZ)* | 1.5 V ±0.25 V p-p模拟方波信号（额定2.5 V，零点交叉参考） | 1.5 V ±0.25 V p-p模拟方波信号（额定2.5 V，零点交叉参考） |
测针系列 | 雷尼绍M5 质量500 g（不平衡）
800 mm投影 | 雷尼绍M5 质量500 g（不平衡）
800 mm投影 |
交换架系统 | SCP80装置安装到MRS
SCP80V装置安装到MRS，后面朝向测针 | |
* 其中P表示测头的轴而不是机器的轴
** 在规格为0.48 μm +L/1000的坐标测量机上测试
SP80测针交换架和附件
SP80和SP80H扫描测头具有机械定位性测针交换功能，可使用户为每项测量任务选择***适合的测针。
提供两种与测头配用的测针交换端口。
SCP80测针交换端口
SH80测针架的交换端口，安装在模块化交换架系统 (MRS) 上，以便与SP80测头配合使用。
SCP80有一个弹簧加载机构，便于从测头本体上卸下测针架。使用SCP80时，SP80的分离力小于20N。
雷尼绍的模块交换架系统MRS允许用户根据具体应用需求来选择交换架的宽度与高度，还可以单独购买测针交换端口，以满足不同的测针数量要求。有400 mm、600 mm和1 000mm长度的交换架可供选择，配有标准支脚，可以匹配***长250 mm的测针。对于较大的机器，可以购买支脚加长配件。
SCP80V测针交换端口
SH80测针架的交换端口，与SP80H测头配用。与SCP80一样，SCP80V也安装在突出式交换架上，但是，垂直式交换系统只有原始设备制造商才提供。SCP80V也有一个弹簧加载机构，便于从测头本体上卸下SH80，但是由于安装方向不同，SCP80V具有更高的弹力。
更高的弹力也意味着，可以将SCP80V安装到MRS系统上靠近SCP80的位置，并使用它来固定SH80。SH80的测针配置要求测针指向交换架端口后侧。
SH80拆卸工具
SH80拆卸工具可用于手动将SH80K和SH80从SP80和SP80H上拆下。
SP80接口
以下所有接口选项都适用于SP80和SP80H测头类型。可以通过以下方式将这两个测头连接到坐标测量机上：
- 使用UCC SP80子卡直接整合到雷尼绍UCC1或UCC2通用坐标测量机控制器。
- 使用雷尼绍的PCI计数卡(CC6) 和雷尼绍细分盒装置 (IU80)
- 使用机器制造商设计的接口卡和雷尼绍IU80细分盒装置。
- 使用计数卡和机器制造商设计的细分盒装置。

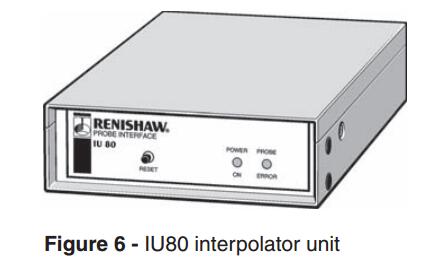

IU80细分盒装置
根据RS422方波调节测头输出。IU80是盒装接口装置，用于按照行业标准EIA RS422方波讯号输出格式来调节SP80测头输出。之后，坐标测量机控制器可以很容易地接收这些信号。
IU80可与雷尼绍CC6计数卡配用，或者与机器制造商设计的计数电路配用。
SP80 UCC插卡
用于UCC的插卡，可以操作SP80扫描测头。
CC6计数卡
用于SP80扫描测头的PCI计数卡。CC6计数卡可以接收RS422信号输出（通常来自雷尼绍IU80细分盒装置），并确定SP80测头的 偏移量。之后，该数据可以与机器位置整合以确定表面位置。
CC6计数卡适用于配备全尺寸PCI扩展槽的计算机。
SP80轴套连接选项
以下描述的所有轴套连接选项都适用于SP80和SP80H测头类型。
KM80三点定位机械式底板
KM80底板在SP80扫描测头和坐标测量机轴套之间提供简单、可重复的连接。KM80使用四个螺栓与坐标测量机轴套连接，可匹配M4或M3轴套连接螺钉。
KM6080轴套固定座转接头板
KM6080轴套固定座转接头板允许SP80通过60 mm方形轴套安装到坐标测量机上。
注：KM6080轴套固定座转接头板不作为标准产品提供，必须通过雷尼绍的用户定制设计服务部报价。
SM80刀柄式安装
对于配备刀柄转接头的坐标测量机轴套，可以使用定制的SM80刀柄转接头安装SP80。
注：KM6080轴套固定座转接头板不作为标准产品提供，必须通过雷尼绍的用户定制设计服务部报价。
电缆
用于SP80接口的互联电缆。
这些电缆可用来将SP80和SP80H扫描测头集成到坐标测量机上。
PL编号 | 长度 | 接头1 | 接头2 | 电缆类型 |
PL157 | 0.23 m | 直列式LEMO插头 | 26针高密度D型插槽 | 直式 |
PL156 | 0.6 m | 未接 | 26针高密度D型插槽 | 直式 |
PL158 | 1 m | 26针高密度D型插头 | 26针高密度D型插头 | 直式 |
