产品中心Products 首页 > 产品展示 > 英国Renishaw雷尼绍 > Renishaw三坐标测头 > 雷尼绍探头价格TP200

点击放大
产品名称:
雷尼绍探头价格TP200
发布时间:
2019-04-02
产品品牌:
英国Renishaw雷尼绍
产品特点:
雷尼绍探头价格TP200
TP200是一种使用电子应变计技术的探头,其精度高于运动触发式探头,应变片技术具有*可比拟的重复性和准确的三维轮廓测量
  A-1207-0001雷尼绍探头价格TP200的详细资料:

雷尼绍探头价格TP200

TP200是一种使用电子应变计技术的探头,其精度高于运动触发式探头。

特性与优点:

  • 应变片技术具有*可比拟的重复性和准确的三维轮廓测量
  • 零复位误差
  • 无各向同性影响
  • 六向测量能力
  • 测针测量距离达100 mm(GF测针)
  • 快速测头模块交换,无需重新标定测尖
  • 寿命 >1000万次触发



规格摘要

TP200TP200B

主要应用

用于需要高精度的数控坐标测量机。

与TP200一样,但当出现误触发事件时。

感应方向

六轴:±X、±Y、±Z

六轴:±X、±Y、±Z

单向重复性 (2σ µm)

电平触发1:0.40 µm

电平触发2:0.50 µm

电平触发1:0.40 µm

电平触发2:0.50 µm

XY (2D) 仑廓测量偏差

电平触发1:±0.80 µm

电平触发2:±0.90 µm

电平触发1:±1 µm

电平触发2:±1.2 µm

XYZ (3D) 仑廓测量偏差

电平触发1:±1 µm

电平触发2:±1.40 µm

电平触发1:±2.50 µm

电平触发2:±4 µm

测针交换的重复性

SCR200:±0.50 µm(最大)

手动:±1 µm(最大)

SCR200:±0.50 µm(最大)

手动:±1 µm(最大)

测力(测尖)

XY平面(所有模块):0.02 N

Z轴(所有模块):0.07 N

XY平面(所有模块):0.02 N

Z轴(所有模块):0.07 N

过行程测力(位移为0.50 mm时)

XY平面(SF / EO模块):0.2 N至0.4 N

XY平面(LF模块):0.1 N至0.15 N

Z轴(SF / EO模块):4.90 N

Z轴(LF模块):1.60 N

XY平面(SF / EO模块):0.2 N至0.4 N

XY平面(LF模块):0.1 N至0.15 N

Z轴(SF / EO模块):4.90 N

Z轴(LF模块):1.60 N

重量(测头传感器和模块)

22 g

22 g

最长加长杆(如配在PH10 PLUS系列测座上)

300 mm

300 mm

推荐的最大测针长度(M2测针系列)

SF / EO模块:50 mm钢质至100 mm GF

LF模块:20 mm钢质至50 mm GF

SF / EO模块:50 mm钢质至100 mm GF

LF模块:20 mm钢质至50 mm GF

安装方式

M8螺纹

M8螺纹

适合的接口

PI 200-3、UCC

PI 200-3、UCC

测针模块交换架

自动:SCR200

手动:MSR1

自动:SCR200

手动:MSR1

测针系列

M2

M2

TP200测针模块:

测针模块通过高重复性机械定位的磁性接头安装在TP200/TP200B测头本体上,具有快速测针交换功能和测头过行程保护功能。

有三种测针模块可供选择,具有两种不同的过行程测力。

模块

SF(标准测力)LF(低测力)EO(长过行程)

应用

一般使用。

小直径测球或必须使用最小测力的场合。

额外过行程使坐标测量机在较高的碰触速度下安全停止并回退。

说明

测针最长可达100 mm,测球直径 > 1 mm。

测球直径小于1 mm。

与SF的过行程测力相同。

测头Z轴的额外过行程为8 mm。

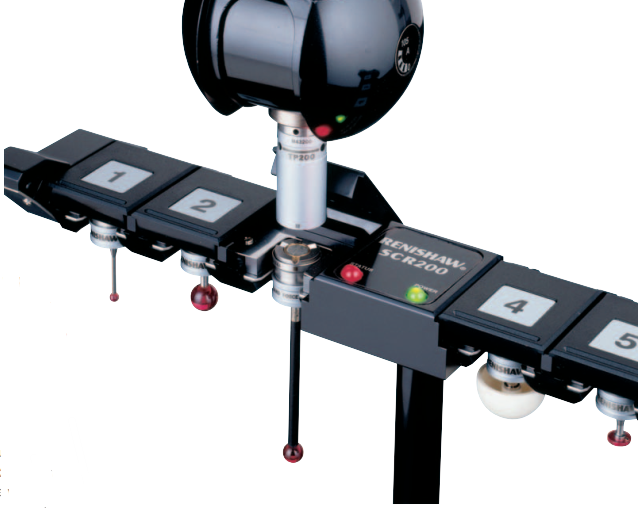

SCR200交换架:

SCR200可以高速自动交换多达六个TP200测针模块。SCR200由独立的测头接口 — PI 200-3供电,并可确保安全的测针交换。SCR200套件可包含低测力和标准测力组件,每一种套件都包含一个SCR200加上三个测力相同的测针模块。












产品相关关键字: 雷尼绍探头 雷尼绍探头价格 雷尼绍TP200 TP200 A-1207-0001
