产品名称:
适用于TP20测针模块的定位测座MH20
发布时间:
2019-04-01
产品品牌:
英国Renishaw雷尼绍
产品特点:
适用于TP20测针模块的定位测座MH20
MH20是手动可转角测座,具有集成的TP20机械式测针模块安装底座。
A轴可在XY平面上旋转±93°。B轴可在Z平面上旋转±300°。
  适用于TP20测针模块的定位测座MH20的详细资料:

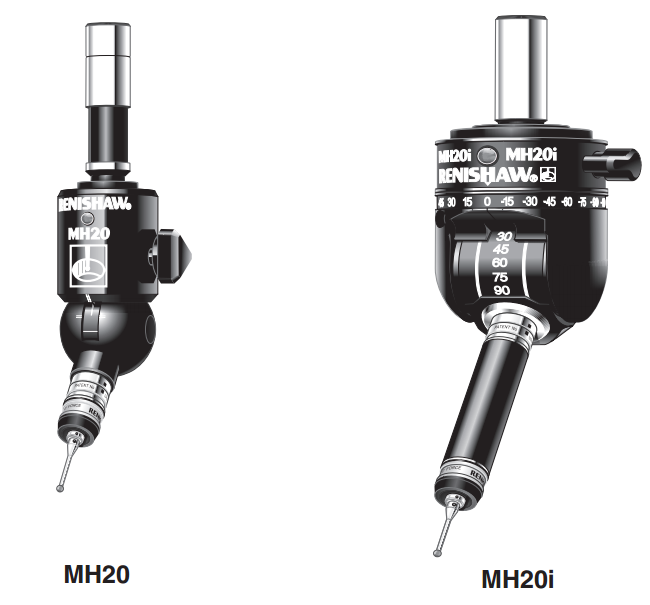

MH20

MH20是手动可转角测座,具有集成的TP20机械式测针模块安装底座。A轴可在XY平面上旋转±93°。B轴可在Z平面上旋转±300°。指轮将旋转轴锁定到测座运动范围内的任意位置。每次调整测座后必须进行标定,如果测座已标定且未重新进行调整,TP20模块可以重复交换。TP20的兼容性确保了广泛的触针配置易于互换,增强了灵活性。快速可重复的模块更换进一步提高了生产效率。

包括TP20安装底座与两个轴可调旋转。
•±300°B轴旋转。
•±93°A轴旋转。
•头部运动范围内的无限定位。
•可重复更换TP20触针模块,前提是没有进行调整。
•扩展模块容量高达94.5 mm(3.72 in)

mh20和mh20i与TP20触针模块的全系列兼容,包括5轴和长度或触发力选项以及6轴。两个测座都有一个红色LED,指示探头状态,由CMM或Renishaw探头接口控制。



长度

731 mm

直径

31.5 mm

重量

100 g

测头安装

TP20机械式底板

测座安装

MS/T刀柄系列

适合的接口

PI 200-3

测头插槽数量

1

测头状态指示

1个LED指示灯

电缆连接

5针DIN 180º插槽

A轴转角

非转角旋转±93°

B轴转角

非转角旋转±300°

最长加长杆

EM2加长模块 - 75 mm





笃挚仪拥有经验丰富的质量控制团队,各类性能优异,效率高,耐用性和成本效益高的测量仪器,广受客户青睐的进口仪器品牌,和正规代理资质。笃挚仪器将凭借我们的丰富的从业经验,专业的技术知识,和客户至上的服务态度努力为客户解决生产过程中的测量难题和艰巨挑战,提供高性价比的测量方案。

产品相关关键字: MH20 TP20测针模块 定位测座MH20
