产品名称:
A-1371-0271雷尼绍三坐标测头TP20
发布时间:
2019-03-28
产品品牌:
英国Renishaw雷尼绍
产品特点:
A-1371-0271雷尼绍三坐标测头TP20
上海笃挚仪器代理供应的雷尼绍TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计,由测头本体和可分离测针模块组成,使用高重复性磁接头连接。
  A-1371-0271雷尼绍三坐标测头TP20的详细资料:

A-1371-0271雷尼绍三坐标测头TP20

上海笃挚仪器代理供应的雷尼绍TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计,由测头本体和可分离测针模块组成,使用高重复性磁接头连接。因此具备了手动或自动更换测针配置的功能,无需重新标定测针端部,大大节省了检测循环的时间。

模块具有多种触发力,使测头性能能够完全符合测量需求。还有一系列测头加长杆及一个六向模块可供选择。测针安装螺纹与雷尼绍M2系列的测针匹配。

TP20系统可方便地用于坐标测量机系统的改造,并与现有触发式测头接口、加长杆和转接头兼容。

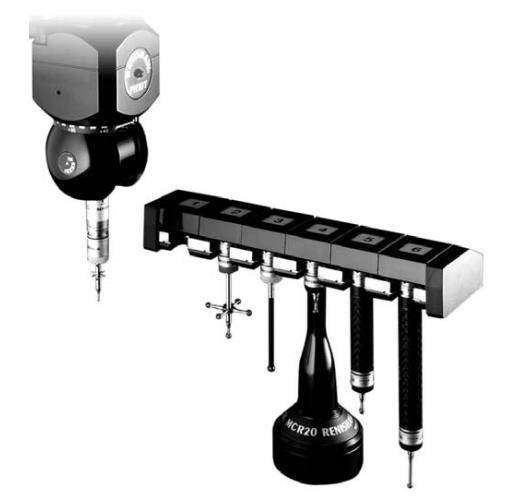

系统组件:

系统组件包括:

  • TP20测头本体

  • TP20测头模块 — 七种不同选择,以适应各种应用

  • MCR20或TCR20模块交换架 — 自动操作

  • MSR1模块存放架 — 手动操作

  • 适合与雷尼绍的PI7-3、PI200-3和UCC控制器连接。



TP20/TP20Ni:
TP20标准力模块
一种用于手动和DCC坐标测量机的运动、模块更换触摸触发探头系统
在触针配置之间快速交换(手动或自动),无需重新校准
TP2-5W探头直接更换
七个触笔模块可供选择,提供5或6轴操作,可优化每个应用程序的探针和触笔性能。
易于改装至所有Renishaw标准探头(M8或Autojoint),并与现有TTP接口兼容。
相当于TP2-5W探头的计量性能
与各种Renishaw探头和附件兼容

TP20规格

感应方向

除6向以外的所有模块

6向

±X、±Y、+Z

±X、±Y、±Z

适合的接口 PI7-3、PI200-3、UCC控制器
预行程变化

LF

SF / EM1 / EM2

MF

EF

6向

±0.60 ?m (± 0.000023 in)

±0.80 ?m (± 0.000032 in)

±1.00 ?m (± 0.000039 in)

±2.00 ?m (± 0.000079 in)

±1.50 ?m (± 0.000058 in)

单向重复性

 LF / SF / EM1 / EM2

MF

EF

6向

±0.35 ?m (± 0.000014 in)

±0.50 ?m (± 0.000020 in)

±0.65 ?m (± 0.000026 in)

±1.00 ?m (± 0.0000395 in)

测针交换的重复性

MCR20

手动

±0.50 ?m (± 0.000020 in)

±1.00 ?m (± 0.000040 in)

测针系列 M2
安装方式 M8螺纹



测头模块

目前可提供7种适合各种应用的测头模块系列,以端部的颜色区分。

模块 应用测力测针长度
SF — 标准测力TP20 SF模块适合大多数应用场合

XY: 0.08 N

Z: 0.75 N

测针: 10 mm

10 - 50 mm GF
LF — 低测力 TP20 LF模块低触发力应用,例如橡胶密封件

XY: 0.055 N

Z: 0.65 N

测针: 10 mm

10 – 33 mm
MF — 中测力TP20 MF模块需要高于标准测力的场合

XY: 0.1 N

Z: 1.9 N

测针: 25 mm

10 – 60 mm
EF — 高测力TP20 EF模块大直径/偏重测针组件或机器振动造成误触发的场合

XY: 0.1 N

Z: 3.2 N

测针: 50 mm

10 – 60 mm
6W — 六向TP20 6W模块在-Z方向测量,例如退刀槽

XY: 0.14 N

Z: 1.6 N

测针:  10 mm

10 – 50 mm
EM1 STD — 50 mm加长杆TP20 EM1需要50 mm加长杆的大多数应用场合

XY: 0.08 N

Z: 0.75 N

测针:  10 mm

10 – 50 mm
EM2 STD — 75 mm加长杆TP20 EM2模块需要75 mm加长杆的大多数应用场合

XY: 0.08 N

Z: 0.75 N

测针:  10 mm

10 – 50 mm





产品相关关键字: A-1371-0271 雷尼绍 三坐标测头TP20 雷尼绍测头 TP20
