产品中心Products 首页 > 产品展示 > 英国Renishaw雷尼绍 > Renishaw三坐标测头 > Renishaw TP200--英国雷尼绍三坐标测头

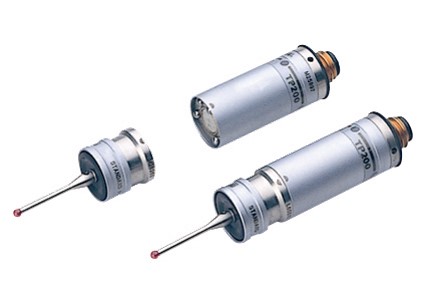

点击放大
产品名称:
Renishaw TP200--英国雷尼绍三坐标测头
发布时间:
2024-09-01
产品品牌:
RENISHAW/英国雷尼绍
产品特点:
Renishaw TP200--英国雷尼绍三坐标测头
TP200采用微应变片传感器,实现优异的重复性和准确的三维轮廓测量,即使配用长测针时也不例外。
  Renishaw TP200--英国雷尼绍三坐标测头的详细资料:

 Renishaw TP200--英国雷尼绍三坐标测头

TP200
    具有模块交换功能的超小型测头,它使用应变片机构,比机械结构式触发测头的寿命更长、精度更高

TP200系统组件包括:
TP200或TP200B测头本体(TP200B为另一款,允许更大振动公差)
TP200测针模块 — 选择固定越程测力:SF(标准测力)或LF(低测力)
PI 200-3测头接口
SCR200测针交换架
还有一种EO模块(扩展越程),越程测力与SF相同,但工作范围更大,并在测头Z轴方向提供保护。

上海笃挚仪器代理供应雷尼绍坐标测量机和机床测头测针,用于高精度线性、角度和旋转位置反馈的编码器系统和用于数控机床工件找正、对刀及检测的测头系统和软件等,如果您对型号有疑问或者无法确定,欢迎在线交流或留言



特性与优点:
应变片技术具备优异的测量重复性和准确的3D空间形状测量精度
零复位误差
无各向同性影响
六向测量能力
测针测量距离达100 mm(GF测针)
测头模块快速交换,无需重新标定测尖
寿命 >1000万次触发
TP200/TP200B测头本体

TP200 / TP200B测头本体:
TP200采用微应变片传感器,实现优异的重复性和准确的三维轮廓测量,即使配用长测针时也不例外。传感器技术提供亚微米级的重复性,并且消除了机械结构式测头存在的各向异性问题。测头采用成熟的ASIC电子元件,确保了在数百万次触发中的可靠操作。
TP200B采用的技术与TP200相同,但允许更高的振动公差。这有助于克服因坐标测量机传导振动或在移动速度很高的情况下使用长测针所引发的误触发问题。请注意:我们不推荐TP200B配用LF模块或曲柄式/星形测针

TP200测针模块:

测针模块通过高重复性机械定位的磁性接头安装在TP200/TP200B测头本体上,具有快速测针交换功能和测头越程保护功能。

有三种测针模块可供选择,具有两种不同的越程测力。

模块

SF(标准测力)

LF(低测力)

EO(长越程)

应用

一般使用。

小直径测球或必须使用小测力的场合。

额外越程使坐标测量机在较高的碰触速度下安全停止并回退。

说明

测针长可达100 mm,测球直径 > 1 mm。

测球直径小于1 mm。

与SF的越程测力相同。

测头Z轴的额外越程为8 mm。

SCR200交换架:

SCR200可以高速自动交换多达六个TP200测针模块。SCR200由独立的测头接口 — PI 200-3供电,并可确保安全的测针交换。SCR200套件可包含低测力和标准测力组件,每一种套件都包含一个SCR200加上三个测力相同的测针模块。
