产品名称:
雷尼绍Renishaw ATOM微型光栅原装进口
发布时间:
2019-02-15
产品品牌:
英国Renishaw雷尼绍
产品特点:
雷尼绍Renishaw ATOM微型光栅原装进口
ATOM是同类产品中运行速度*快的光栅,最高速度可达20 m/s,并且针对数字信号提供一系列高速细分选项。
  雷尼绍Renishaw ATOM微型光栅原装进口的详细资料:

雷尼绍Renishaw ATOM微型光栅原装进口



微型封装:
8.35 mm x 12.7 mm x 20.5 mm
FPC型: 7.3 mm x 12.7 mm x 20.5 mm

微型读数头提供2种线缆:高柔性线缆或柔性印刷电路 (FPC) 排线。 FPC版本可缩减整体封装尺寸,减少Z轴高度,令线缆布线更加容易。

需要更高的速度?
ATOM是同类产品中运行速度*快的光栅,最高速度可达20 m/s,并且针对数字信号提供一系列高速细分选项。
需要更高的位置稳定性和重复精度?
ATOM的噪声(抖动)极低,这使得用户可以增加伺服环增益而不会降低稳定性,同时还可以使其他动态性能受益,例如更快的复位时间和更高的加速度。



产品系列:
u 配有高柔性线缆的20 µm40 µm读数头: 适合常规应用。线缆通过2000万次弯折循环测试,品质卓越。
u 配有FPC排线的20 µm40 µm读数头: 侧出线型FPC排线可实现最小整体封装尺寸。
u 不锈钢钢带栅尺 (RTLF): 刻度直接刻划到钢带表面的高精度栅尺。 可成卷供货,用户按需裁剪,灵活性强。
u 直线玻璃栅尺 (RCLC): 传统玻璃栅尺,长度可达130 mm。
u 玻璃码盘 (RCDM): 高精度圆光栅,外径最小可至17 mm。

接口:

ACi接口是一系列开放的高性能微型细分器子系统。对于今天的运动系统而言,既要求高分辨率与高速性能相结合,又要求结构紧凑、格式开放、空间占用少、具有系统校准功能,同时要求高性价比, ACi接口对于此类系统则具有的优势。数字信号经细分后分辨率可达10 nm,时钟输出可达
40 MHz。提供FPC和线缆两种输入类型。
Ri接口嵌入在符合行业标准的15针D型插头壳体内,包含校准按钮,其数字信号经细分后分辨率可达50 nm(时钟输出)和0.5 µm(非时钟输出)。还提供模拟输出型号。
Ri接口嵌入在符合行业标准的15针D型插头壳体内,包含校准按钮,其数字信号经细分后分辨率可达50 nm(时钟输出)和0.5 µm(非时钟输出)。还提供模拟输出型号。

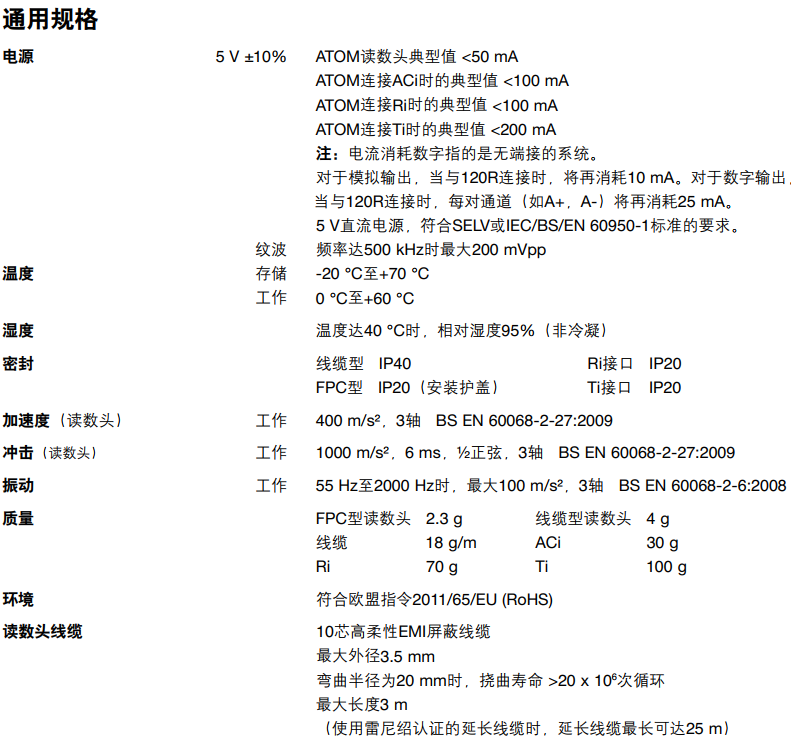

玻璃码盘 (RCDM): 高精度圆光栅,外径最小可至17 mm。技术规格:
