产品中心Products 首页 > 产品展示 > 英国Renishaw雷尼绍 > Renishaw测针 > 触发式测头专用测针雷尼绍Renishaw

点击放大
产品名称:
触发式测头专用测针雷尼绍Renishaw
发布时间:
2019-02-14
产品品牌:
英国Renishaw雷尼绍
产品特点:
触发式测头专用测针雷尼绍Renishaw
上海笃挚仪器提供雷尼绍品种齐全的精密测针及测针附件,可用在雷尼绍的坐标测量机测头、机床测头、扫描测头以及Equator™比对仪上。
  触发式测头专用测针雷尼绍Renishaw的详细资料:

触发式测头专用测针雷尼绍Renishaw



上海笃挚仪器提供雷尼绍品种齐全的精密测针及测针附件,可用在雷尼绍的坐标测量机测头、机床测头、扫描测头以及Equator™比对仪上。

扫描测针的选型取决于扫描应用和扫描测头的类型。所使用测针的直径应与生产工件所用精加工刀具的直径相同。选择尽可能短的测针以防过度弯曲,但要确保测针足够长以防扫描时碰撞。



直测针:

直测针是最简单且最常用的测针类型,适合大多数测量应用。测针球头材质为红宝石、氮化硅、氧化锆、陶瓷或碳化钨。测针夹持座和测杆有一系列材料供选择 — 钛、碳化钨、不锈钢、陶瓷和碳纤维。



星形测针:

星形测针是由固定安装在一起的测针组成的多测尖测针配置。星形测针可用于检测多种特征,包括测针可直接接触的各种表面和孔。此配置灵活性强,测尖可与各种特征接触,无需更换测针。可以使用测针中心座安装(最多)5个测针组件,从而自行配置星形测针。

测球材质为红宝石、氮化硅或氧化锆。星形测针的每个测尖都需要用与单球测针一样的方式标定。

针型测针:

这些针型测针不能用于传统的XY轴向测量,而专用于螺纹牙型、特定点及刻划线(按较低精度)的检测。采用针形测针,可进行更准确的标定及特征的精细检测,并可用于检测细孔的位置。

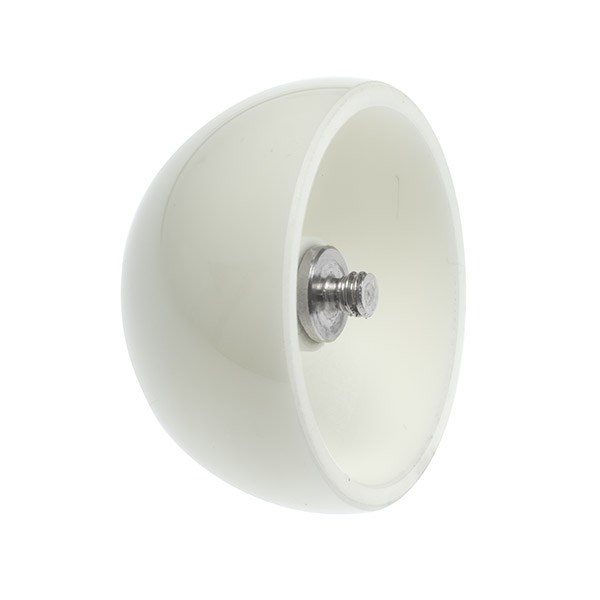

半球形测针:

半球形陶瓷测针是检测X、Y和Z向深位特征和孔的理想选择,只需要标定一个球。此外,用这种大直径测球测量可均化表面粗糙度造成的影响。

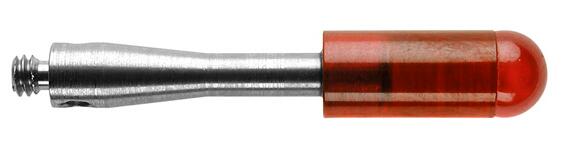

柱形测针:

柱形测针用于测量球形测针无法准确接触的金属片、模压组件和薄工件中的孔。还可测量各种螺纹特征,并可定位攻丝孔的中心。球端面柱形测针可进行全面标定及X、Y和Z向测量,因此可进行表面测量。

盘形测针:

盘形测针是高球度测球的“截面”,用于检测星形测针无法触及的孔内退刀槽和凹槽。尽管用简易盘形测针的“球形边缘”进行测量与以大直径测球的外圆进行测量效果相同,但测球表面仅有一小部分能够接触到特征。因此为确保与待测特征有良好接触,较薄的盘形测针需要仔细调整角度。

简易盘形测针仅需要标定一个直径(通常使用环规),但仅限于X和Y方向的有效测量。在盘形测针上加一个“半球形滚子”即可进行Z方向标定和测量,但该半球形滚子的中心位置须超过测头直径。半球形滚子可用标准球或块规标定。将盘形测针绕其中心转动并锁定,可定位“半球形滚子”,使之与实际应用位置适应。

盘形测针的中心还可带有M2螺纹,可用于固定测针中心座,这增强了测量深孔底部特征的灵活性(盘形测针本身难以触测这些特征)。盘形测针有多种直径和厚度规格,材质通常为钢、陶瓷或红宝石。

产品相关关键字: 触发式测头 测针雷尼绍 雷尼绍Renishaw
