产品名称:
Mikrotest G6 EPK测厚仪测量原理|麦考特
发布时间:
2022-08-25
产品品牌:
德国Elektrophysik
产品特点:
Mikrotest G6 EPK测厚仪测量原理|麦考特
德国EPK测厚仪,测量精度高,测量稳定
  Mikrotest G6 EPK测厚仪测量原理|麦考特的详细资料:

Mikrotest G6 EPK测厚仪测量原理|麦考特

Mikrotest G6 EPK测厚仪测量原理|麦考特



一:测量原理:Mikrotest 麦考特依据磁吸引力原理。

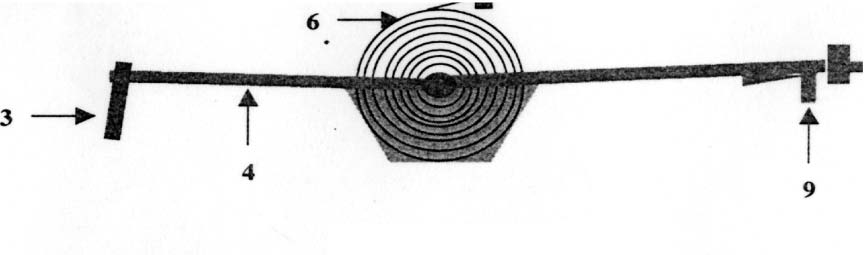

测量磁钢(3)与磁性基体(钢或镍)间的磁吸力与盘状弹簧(6)的弹力平衡。盘状弹簧的旋转弹力的大小与涂层厚度直接相关。平衡臂(4)保证了各种方位的准确测量(如在垂直面或仰面测量)

Mikrotest G6型测厚仪无需电池就可直接工作。

二:麦考特型号参数



型号

测量范围

测量精度

最小测量区

直径 mm

最小半径

mm

基体最小厚度 mm

适用范围

MIKROTEST G6

0-100um

1um 5%

20

5

25

0.5





钢、铁上电镀层、漆、搪瓷、塑料、橡胶层

MIKROTEST F6

0-1000um

3um 5%

30

8

25

0.5

MIKROTEST S3

0.2-3mm

5%

30

15

25

1.0

MIKROTEST S5

0.5-5mm

5%

50

15

25

1.0

MIKROTEST S10

2.5-10mm

5%

50

15

25

2.0

MIKROTEST S20

7.5-20mm

5%

100

100

150

7.0

MIKROTEST NiFe50

0-50um

2um+5%

20

20

25

0.5

钢上电镀镍层

MIKROTEST Ni50

0-50um

1um+5%

15

5

25

非铁质金属基体上

电镀镍层

MIKROTEST Ni100

0-100 um

1um+5%

15

5

25

非铁质金属基体上

电镀镍层

三:测量

测量前,请仔细清除磁头和测量点的油污和灰尘,以免影响测量结果。

使用Mikrotest 6 型(自动型)

如图(1、2)所示,将Mikortest 麦考特测厚仪置于被测表面;将指轮(5)向前旋转到满刻度以上部位(对于Nife50 和Ni50 是向前推到0 位)。让磁头(3)吸附在被测表面;按下按钮(9),指轮会自动地顺时针旋转,直到磁头跳起,刻度盘也随之自动停止转动,同时听到“呵哒"一声。此时,刻度盘上的读数即为所测量覆层的厚度值。
